> 热线式风速计与差压式风速计

 热线式风速计与差压式风速计

一、 什么是风速计

风速计，也称为风速传感器, 风速传感器或空气流量计，是一种用于测量管道中或环境中空气或其他气体流量的设备。风速计在民生和工业中的应用广泛，常使用在需气流控制与监测之系统中。常见应用包括暖通空调 (HVAC)、空压机系统和气动系统、废气排放监测、以及工业中的多类应用。

二、 风速计有哪些种类?

风速计的种类繁多，其中以热线式和差压式最为常见。

热线式:

I. 原理

热线式风速计的基本原理是将一根金属线丝放在流体中，通过电流加热金属线丝(即热线)，并测量由气流而导致之线丝温度变化和气流所带走的热传导量。藉此方式，气体流速可以根据热线温度、热传导量和气体的性质计算得知。除了金属线丝以外，也可使用其他加热组件替代。

II. 特点

热线式风速计精度高、反应速度快，从微小风速到高风速皆可量测。须注意热线式风速计对气温的瞬间变化较敏感，在气温变化快且幅度大的应用中须特别评估。由于热线式风速计是基于热传导原理进行量测，为了确保测量精确度，需要避免气体中的杂质，例如粉尘、污染物等影响气体流动所带走的热量。因此，在进行测量时，建议将热线式风速计安装于干净的气体环境中或在过滤器之后。一些技术先进的制造商也提供抗粉尘和防腐蚀的热线式风速计，使其应用更加广泛。

热线式原理示意图

差压式:

I. 原理

差压式风速计利用皮托管做风速量测，皮托管的原理是量测流体全压与静压间产生的压差，再推算出流体的流速。全压与静压之间的差值即为动压，动压是由流体速度引起的压力。动压与风速的平方成正比，因此通过测量动压，即可计算得出流体速度。

II. 特點

差压式风速计的探棒结构非常简单，价格实惠，且探棒内不含任何可动件或电子组件，因此其长期稳定性非常好。差压式风速计的测量范围适用于大部分的应用。由于差压和风速的平方成正比关系，因此在高风速下，差压风速计具有极佳的精确度和分辨率，但在低风速下可能会受到精确度的限制。以差压原理量测风速时，可选择带有平均式皮托管结构的探棒一起使用。平均式皮托管在全压侧和静压侧都开了多个量测孔，因此可以将管内风速平均。例如，在量测大管径风管内的风速时，管内中心和接近管壁处之风速差异较大，只取一处之量测不具代表性，此时使用平均式皮托管能将管内多处风速平均，得到更加精确的量测值。在气体洁净度方面，差压式风速计对粉尘的影响较小。然而，长时间使用下，粉尘仍然可能会堵住皮托管的孔洞，因此仍建议安装于过滤器后，并进行固定的清洁，以减少颗粒物对皮托管的影响。

三、 如何选择风速计

各种风速计类型各有其独特的特点及优势，因此在选择风速计上使用的工况、量测范围、精准度等皆需纳入考虑。eyc-tech为风速风量量测的专家，产品线涵盖热线式风速计以及差压式风速计，并对各种应用环境开发多款产品。如果您对风速计有任何问题或需要进一步的协助，欢迎随时联系我们，我们将竭诚为您服务，下列为各款产品介绍:

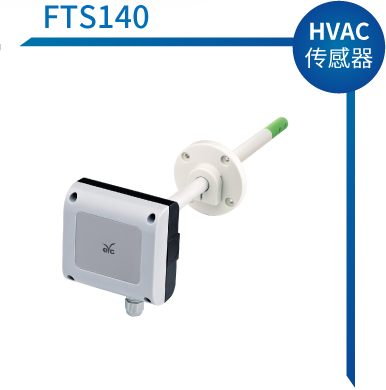

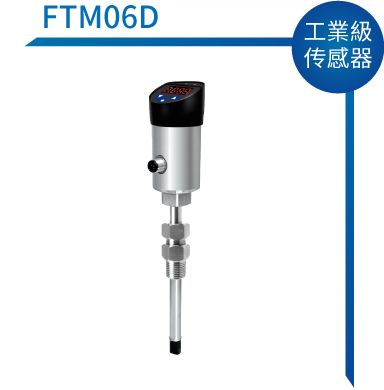

特色：适用于工业级应用，可测大风量， 耐高温高压、粉尘和腐蚀 传感器种类：Pt20 / Pt300(风速) / Pt1000(温度) 量测范围：0 ... 120 Nm/s 输出：4 ... 20 mA / 0 ... 10 V / RS-485 / Impulse 精度：±1.5% F.S. 防护等级：IP67(测棒) / IP65(本体)	特色：适用于干燥压缩空气系统 传感器种类：热线式质量流量传感器 量测范围：0 ... 120 Nm/s 输出：RS-485+(4 ... 20 mA / 0... 10 V / Impulse) 精度：±1.5% F.S. 防护等级：IP65	特色：适用于HVAC应用，经济实惠 传感器种类：热线式质量流量传感器 量测范围：0 ... 20 m/s 输出：4 ... 20 mA / 0 ... 10 V 精度：±3% F.S. 防护等级：IP54	特色：适用于小型设备，外型精巧，安装不受限 传感器种类：热线式质量流量传感器 量测范围：0 ... 30 m/s 输出：4 ... 20 mA / 0 ... 10 V / RS-485 精度：±2% F.S. 防护等级：IP65

特色：采用差压式风速量测原理，可双向量测 、计算气体密度及质量流率 传感器种类：PT100 / 差压sensor / 压力sensor 量测范围：0 ... ±40 m/s / ±120 m/s 输出：RS-485+(4 ... 20 mA / 0 ... 10 V / Pulse) 精度：±1.5% F.S. 防护等级：IP65(本体) / IP20(测棒)	特色：多点平均，可用于大管径量测，耐高温、腐蚀 工作压力：Max.10 bar 工作温度：Max.250°C 长度：4" ... 40"(100 ... 1000 mm)	特色：适用于工业级、量测范围广 传感器种类：压电式差压模块 量测范围：±50 ... ±10000 pa 输出：4 ... 20 mA / 0 ... 10 V 精度：±2.0% F.S. 防护等级：IP65
