eYc平均风速测管搭配差压传感器废气流量监控解决方案

工业制程环境如化工、石化、电子、光电、半导体、金属加工、废水处理除臭等，不免都有挥发性有机物(VOCs)空气污染的问题，主要包括有机废气处理、粉尘废气处理、酸碱废气处理、异味废气处理和空气杀菌消毒净化等方面，主要使用废气洗涤塔处理有害成分并清洁废气，且须考量废气之流量(平均/最大值)、温度、湿度、腐蚀性；其功能主要是控制所逸散的VOCs，且可连续测量管道中的烟气流速、烟气流量、烟气温度及压力以达到环境保护。为符合环保法规排放标准及达到向环保局申请之排放量，废气收集及排放的流量监控极为重要。
注：VOCs挥发性有机物，是指常温下饱和蒸汽压大于70 Pa、常压下沸点在260℃以下的有机化合物，或在20℃条件下蒸汽压大于或者等于10 Pa具有相应挥发性的全部有机化合物

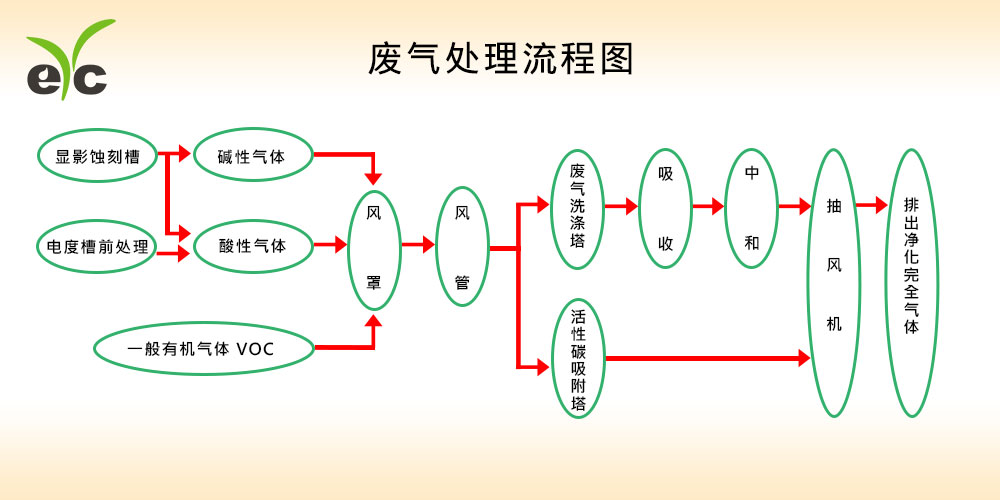

废气处理流程图(如下图):

应用说明:
废气洗涤塔是利用气体与液体间的接触，而将气体中的污染物传送到液体中，然后再将清洁之气体与被污染的液体分离达成清净空气的目的，并使用平均风速测管或皮托管搭配差压传感器做到流量监控。

实际应用:
半导体制程或电子业中经常会使用大量的无机酸碱溶液或气体來进行蚀刻或清洁，部分化学物质会因挥发或排放而被系统收集，以半导体业排放标准应符合去除效率或排放总量二项要求之一。例如，硝酸、盐酸、磷酸及氢氟酸等污染物，工厂的总排放量需小于0.6 kg/hr，硫酸则需小于0.1 kg/hr，或是洗涤塔的去除效率达到 95 %以上。
注：无法证明符合排放标准时，其控制条件应符合下列之规定：设备洗涤循环水槽之pH值应大于7、润湿因子应大于0.1 m2 /hr、填充段空塔滞留时间应大于0.5 秒及填充物比表面积应大于90m2 /m3 。

废气洗涤收集(集尘)系统组成可略分为以下几种:
1. 气罩 : 捕集逸散源之空气污染物以确保最小抽风量，达到最高捕集效率。
2. 风管 : 输送气流之管道，使系统成为一体，并避免污染物沉积，压损过大。
3. 废气处理设备 : 处理污染物至符合管制标准之各项规定，如考虑污染物浓度、污染物特性、废气特性、环保法令要求、设置成本、操作费用、二次污染处置等。
4. 烟囱 : 确保由烟囱排放之空气污染物足以有扩散，且高度需符合现行空气污染物排放标准之各项规定。

废气排除控制中不同风速条件之参考值:
1. 由储槽或液面蒸发、油脂溶解，废气以无实质速度之状态散逸于静止之空气中，控制风速需在0.3~0.5m/s。
2. 喷雾房、间歇性操作之装箱或容器、低速输送带、焊接作业、电镀液贮槽、金属之酸液清洗，废气以低速逸散于较静止之空气中，控制风速需在0.5~1.0m/ s。
3. 较浅或狭长之喷漆房、卸料口、粉碎机、输送带(机)之装卸装袋作业，废气以活泼之发生扩散于急速气流之空气中，控制风速需在1.0~3.0m/s。
4磨碎机、研磨、喷砂、滚筒打磨，废气排放至快速运动之空气中，控制风速需在3.0~10m/s。

考量废气特性有以下几点:排放型态、处理风量、密度、温度、压力、腐蚀性、含水量、臭味、可燃性、爆炸性、毒性、黏性，因此需选择耐高温、耐腐蚀、耐粉尘平均风速测管(皮托管)，才能做到精确废气流量监控。

产品导入优点:
eYc AFMT 平均风速测管，操作压力Max.10bar，工作温度Max.250℃，量测介质/系数为空气/流量系数(K):1，测管使用SUS316。
管身压力侦测孔平均了流体在管路内流动曲线的特性，流量系统中，空间问题常导致无法给予足够直管部，造成严重扰流问题。 eYc AFMT平均风速测管使用上沿直径插入管道中，在迎向流体流动方向有多点测压孔量测总压，与全压管相连通，引出平均全压P1，背流面与静压管相通，引出静压P2。利用测量流体的全压与静压之差（动压）来测量流速的。输出动压（△P）和流体平均速度（V），可根据伯努利定理得出。不锈钢材质、耐高温、腐蚀、粉尘、多点测压孔设计较不易阻塞，微小风量也能精确量测，可有效改善量测上困难。
通常搭配PHM33差压传感器测量流速与流量运用于流量的计算中，原理利用极微量的气体，使其流过于感测器本体的气流通道上，并结合集成电路转换为差压讯号，并选用RS-485通讯介面，MODBUS RTU通讯协定集可传输至PLC或工业电脑实现远端监控，校正时调校差压传感器即可，避免拆卸管线上法兰。
适用空气污染防治或恶劣工况如石化、电子业废气排除，环保工程安装位置较不受限制。

eYc AFMT平均风速测管(皮托管)于废气洗涤塔安装示意图(下图):

另外一种选择为AFMS-160 S型皮托管搭配PHM33差压传感器，操作压力最大10bar，工作温度800℃，量测介质/系数为空气/流量系数(K):0.84，测管使用SUS316，专门设计用于量测烟囱与环境中的气体气流的流量速度，可防止在恶劣的烟灰条件下堵塞，进而快速反应处理排烟排污程序。 S型皮托管为量测某定点的局部速度，可应用在科技研究、生产、环境保护、矿井通风以及隧道施工中，使用S型皮托管量测管道内的气流速度，经过换算来确定流量与速度，使用方便与准确，是一种广泛使用量测气流压力的方法。耐高温，耐腐蚀，耐粉尘，扩大前端设计可避免污垢阻塞，用于恶劣工况、废气排除集尘设备，环保工程。
