● 精确量测：采用独特的文丘里管结构
● 2″LCD屏幕，搭配按键轻松设定
● 屏幕显示瞬间量、累积量；显示方向可旋转90度，方便检视

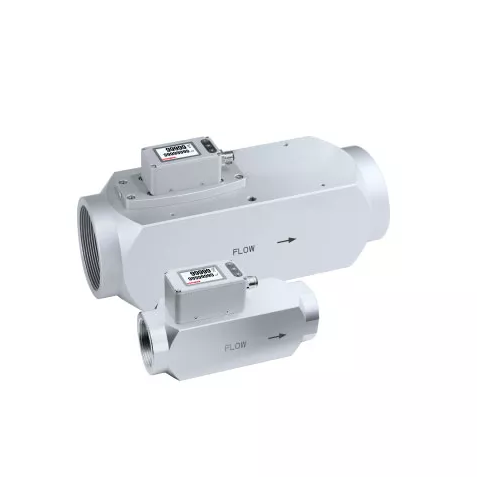

● 多管径可选 ( DN15 / DN25 / DN40 / DN50 )，安装便捷
● 精度：± 2% F.S. ，管路耐压：16 bar
● 多种输出：模拟输出 / Relay / RS-485
输入 | |
传感器 | 热线式传感器 |
量程比 | 100：1 |
量测范围* | DN15：65 Nm³/h |
| *量测范围于标准状态 1013 mbar, 20 °C下定义，本产品皆在标准状态下进行校正。 | |
输出 | |
输出讯号 | 4 ... 20 mA / 0 ... 10 V / RS-485 |
讯号连接方式 | M12 三线式 |
暖机时间 | 60 sec |
反应时间 | t90≦6 sec |
负载阻抗 | 电流输出：≦500 Ω |
通信 | |
通信方式及协议 | RS-485 Modbus RTU |
RS-485传输速度 | 9600、19200、38400、57600、115200 bps |
精度 ( at 25°C ) | |
精度 | ±2% F.S. |
温度影响 | 0.2% / °C |
重复性 | 0.5% |
环境 | |
量测介质 | 非腐蚀性气体 |
工作环境温度 / 湿度 | 0 ... 50°C / 20 ... 90%RH(非结露) |
储存温度 | -20 ... +60°C |
管路耐压 | 16 bar |
电气规格 | |
工作电源 | DC 24 V ±10% |
消耗电流 | 24 V：110 mA |
继电器容量 | Max.接点电流：6 A |
电气连接 | M12 8P 接头 |
安装方式 | |
管路连接 | G 牙 |
管路尺寸 | DN15 ( 1/2″ ) |
显示 | |
显示值范围 | 0 ... 99999999 (累积量8位数) |
小数点位数设定 | 按钮规划 |
取样时间 | 1 cycle/sec |
流量单位 | mL、L、m³、gal、ft³、inch³、UK gal |
时间单位 | /min、/hr |
反应时间调整范围 | 0.5 ... 300 秒 |
认证 | |
认证 | CE |
保护 | |
防护等级 | IP65 |
电气防护 | ■ 逆向保护 ■ 过电压保护 |
材质 | |
管路 | 铝合金 |
传感器本体 | 铝合金 |
重量 | DN15 ( 1/2″ )：0.9 Kg |
请注意：产品设计与规格如有变更，恕不另行通知
压缩空气系统 / 气动系统 / 干燥机 / 气体用量监测 / 管线泄漏监测
