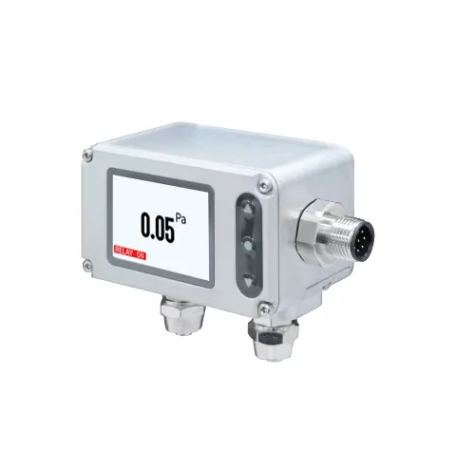

• PMM06D 差压传感器

PMM06D 差压传感器

特色:运用热线式原理,高灵敏度感测微小差压
量测组件:热线式差压传感器,导通
量测范围:±25, ±50, ±100 Pa
输出讯号:4 ... 20 mA / 0 ... 10 V / Relay / RS-485
精度:±(1% F.S. + 0.1 Pa)
防护等级:IP65
型号 : PMM06D

● 差压作动使用热线式感测方式
● 微小差压下灵敏度高,低零点漂移,可量测±25, ±50, ±100 Pa
● 支持开根号功能,用于模拟输出
● 2″LCD 彩色屏幕,搭配按键轻松设定
● 提供模拟输出,搭配RS-485通讯协议/Relay
● 金属外壳,体积小易安装
● 最小显示0.05 Pa

  • 输入

    传感器种类
    热线式传感器
    输入
    差压
    量测范围
    ±25, ±50, ±100 Pa

    输出

    输出讯号
    4 ... 20 mA / 0 ... 10 V / Relay / RS-485
    连接方式
    M12 三线式
    暖机时间
    60 秒
    反应时间
    t90 ≦ 6 秒
    负载阻抗
    电流输出:≦ 500 Ω
    电压输出:≧10 KΩ

    通信

    通信方式及协议
    RS-485 Modbus RTU
    RS-485 传输速度
    9600, 19200, 38400, 57600, 115200 bps

    精度

    精度
    ±(1% F.S. + 0.1 Pa)
    温度影响
    ±0.5% F.S./°C

    环境

    量测介质
    空气
    工作环境温度 / 湿度
    0 ... 50°C / 20 ...90%RH(非结露)
    储存温度
    -25 ... +60°C
    管路内耐压
    16 bar

    电气规格

    工作电源
    DC 24 V ±10%
    消耗电流
    24 V:60 mA
    继电器容量
    Max. 接点电流:6 A
    Max. 接点电压:DC 24 V (接点DC 36 V Max)
    电气连接
    M12 8 PIN 接头

    安装方式

    安装方式
    连接 Ø8 PVC / PTFE 空压管

    显示

    显示值范围
    差压数值,小数点两位
    小数点位数设定
    按键规划
    取样时间
    1 cycle/sec
    差压单位
    Pa, mbar, hPa, mmWS, inH2O, mmHg
    反应时间调整范围
    0.5 ... 300 秒

    认证

    认证
    CE

    保护

    防护等级
    IP65(本体)
    电气防护
    ■ 过电压保护
    ■ 逆向保护

    材质

    本体
    铝合金 / 塑料
    重量
    207 g


请注意:产品设计与规格如有变更,恕不另行通知

请注意:若产品有RS-485功能,请确认产品与连接RS-485之仪器共地,避免接地电压差造成损害。
